AULA 4 - SÓLIDOS PLATÓNICOS EM AUTOCAD

O tema desta aula foi dobragem de faces. O objetivo era construir um grupo de sólidos através da planificação prévia dos mesmos.

Comecámos entrão por criar 6 layers:

 -  IN AUX – Linhas Auxiliares (branco)

       -  TETRA – Tetraedro (verde)

       -  HEXA – Hexaedro (azul escuro)

       -  OCTA – Octaedro (amarelo)

       -  DODCA – Dodecaedro (vermelho)

       -  ICOSA – Icosaedro (laranja)

Para a construção de cada sólido, começamos por desenhar a sua figura base (triângulo, quadrado ou pentágono) e de seguida planificamos as suas faces.

TETRAEDRO

 -  Formação do Triângulo da base: Comando PLINE - 50,50 | @10 < 0 | @10 < 120 | Close

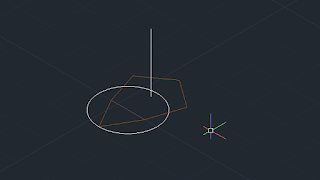

Sendo que a face é triangular regular com 10 de altura, fez-se uma planificação com 4 faces. Para elevar as faces desenhou-se uma circunferência auxiliar a passar por um dos vértices e pelo eixo vertical do sólido.

Através do comando Align e com o auxílio da linha onde os vértices se apoiam e da circunferência que nos vai dar o ponto certo de encontro do topo das faces, rodamos a primeira face para a sua posição final. Fazemos o mesmo para as outras faces.

 HEXAEDRO

-  Formação do Quadrado da base: Comando PLINE - 120,50 | @10 < 0 | @10 < 90 | @10 < 180 | Close

Este sólido segue o mesmo método que o anterior.

OCTAEDRO

-  Formação do Quadrado da base: Comando PLINE - 180,50 | @10 < 0 | @10 < 90 | @10 < 180 | Close

-  Formação do Triângulo: @10 < 0



Por fim usamos o comando 3DMirror para fazer a parte de baixo do sólido.

DODECAEDRO

-  Formação do Quadrado da base: Comando PLINE - 250,50 | @10 < 0 | @10 < 72 | @10 < 144 | @10 < 216 |Close



Por fim, fazer um 3DArray para terminar a parte inferior do sólido. Com isso, copiar tudo o que se fez, utilizar o comando Mirror para encaixar as duas tampas do sólido.

ICOSAEDRO
Como figura base, foi copiado o pentágono do Dodecaedro e o triângulo do Tetraedro / Octaedro.

Comandos utilizados na aula:

PLINE
COPY
MIRROR

3DMIRROR

3DROTATE
3DORBIT
ALIGN
3DARRAY
HATCH
3DALIGN

3DARRAY – cópia múltipla e direta dos elementos posicionados em 3D:

1. Seleciona-se a face que já está no seu sítio
2. Array é Polar (em torno de um eixo) e não retangular (porque este cria cópias alinhadas)
3. Dizer número de ítens que queremos: 3
4. Vamos dar a volta total da figura: 360º
5. Indicar o centro geométrico da base e o ponto de cima da pirâmide
