AULA 6 - EXTRUDE ENTRE OUTROS COMANDOS EM AUTOCAD
Começámos por desenhar uma figura com o comando Pline, para experimentarmos os vários modos de execução do Extrude.
- Extrude utilização normal
- Extrude com a figura base já inclinada
- Extrude by direction (D), onde é necessário
criar primeiro uma linha desde a figura base com a direção com que pretendemos
que o Extrude seja feito
- Extrude by Taper Angle (T), onde, após a
escolha do comando, temos que indicar o ângulo de afunilamento que pretendemos
que o sólido obtenha
De seguida com o comando Region demos interior/corpo a
duas das figuras desenhadas inicialmente (tornando-as em regiões) pois, para
utilizar o Subtract e retirarmos uma figura à outra, estas teriam que ser
superfícies, não poderiam ser compostas apenas por uma linha.
Utilizando a figura produzida como base, construímos um prisma com o Extrude.
De seguida desenhámos um Arc e dois cilindros. Demos
altura ao Arc para experimentar o comando Thicken, utilizado para dar espessura
a uma superfície. Os dois cilindros foram utilizados para rever o comando
Subtract, falado na aula anterior.
Com a ajuda do comando Edgesurf, construímos uma
parabólica e com o Thicken demos-lhe espessura.

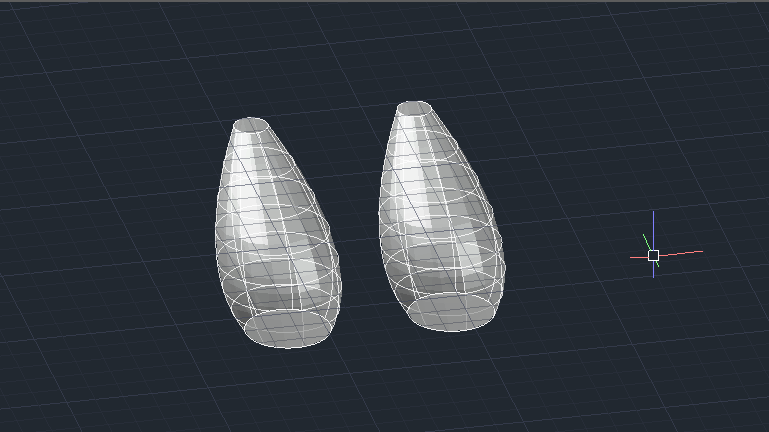

Utilizámos ainda nesta aula o comando Loft, que cria
um sólido ou uma superfície pela adaptação de um conjunto de duas ou várias
secções de curvas, para então, com auxílio dos comandos Thicken e Subtract e
mudando cores e transferências, criar um sólido que fosse semelhante a um
edifício.
Comandos utilizados na aula:
3DORBIT
SHADE
REGION
SECTION
SUBTRACT
EXTRUDE - Direction
EXTRUDE - Path
EXTRUDE - Taper Angle
3DPOLY
EDGESURF
LOFT
THICKEN
SHADE
REGION
SECTION
SUBTRACT
EXTRUDE - Direction
EXTRUDE - Path
EXTRUDE - Taper Angle
3DPOLY
EDGESURF
LOFT
THICKEN
